L’autoconsommation solaire est de plus en plus populaire en France. Elle permet de réduire votre facture d’électricité tout en contribuant à la transition énergétique. Pour tirer le meilleur parti de vos panneaux solaires, il est essentiel de les connecter correctement à une batterie. Cette étape garantit un stockage optimal de l’énergie produite.
Une connexion sécurisée est cruciale pour éviter les pertes d’énergie et protéger votre équipement. Des solutions comme celles proposées par EcoFlow simplifient cette installation, même pour les débutants. Avec un bon branchement, vous pouvez économiser jusqu’à 137€ par an.
Ce guide vous explique comment réaliser une installation professionnelle, étape par étape. Vous découvrirez des astuces pour maximiser l’efficacité de votre système et profiter pleinement de l’énergie solaire.
Points clés à retenir
- L’autoconsommation solaire réduit les coûts énergétiques.
- Une connexion sécurisée optimise le stockage d’énergie.
- Les solutions EcoFlow facilitent l’installation.
- Un bon branchement peut générer des économies annuelles.
- Ce guide rend l’installation accessible à tous.
Introduction
La France s’engage activement dans la transition énergétique grâce aux solutions solaires. Les panneaux solaires jouent un rôle clé dans cette démarche, permettant aux ménages de produire leur propre électricité. Associés à une batterie, ils offrent une autonomie accrue, même la nuit.
Un exemple concret est le kit solaire EcoFlow STREAM, capable de générer jusqu’à 858 kWh par an. Cette solution est idéale pour maximiser les économies tout en réduisant l’empreinte carbone. L’installation est simplifiée grâce à un matériel adapté, accessible même aux débutants.
Cependant, il est essentiel d’éviter certaines erreurs courantes. Une mauvaise connexion peut entraîner des pertes d’énergie ou endommager l’équipement. En suivant les bonnes pratiques, vous profiterez pleinement des avantages de l’énergie solaire.
Pourquoi brancher un panneau solaire sur une batterie ?
L’énergie solaire offre une solution durable pour votre consommation électrique. En la stockant dans des batteries, vous maximisez son utilisation et réduisez votre dépendance au réseau. Cela vous permet de profiter de l’énergie même la nuit ou lors de coupures.
Par exemple, le kit EcoFlow STREAM peut stocker jusqu’à 858 kWh par an. Cela représente des économies annuelles pouvant atteindre 137€ selon l’ADEME. De plus, cette solution est compatible avec les aides gouvernementales françaises, ce qui en fait un choix économique et écologique.
Un autre avantage est l’optimisation de l’énergie produite en journée. Le pic de production à midi est ainsi stocké pour une utilisation ultérieure. Vous pouvez alimenter des appareils comme le réfrigérateur ou la télévision la nuit, sans recourir au réseau électrique.
« Avec une batterie, vous transformez l’énergie solaire en une ressource disponible 24/7. »
En résumé, connecter un panneau solaire à une batterie vous offre une autonomie énergétique, des économies significatives et une contribution active à la transition écologique.
Les composants essentiels pour le branchement
Pour réussir votre installation solaire, il est crucial de bien choisir les composants essentiels. Chacun joue un rôle spécifique pour garantir efficacité et sécurité. Voici les éléments clés à considérer.
Le panneau solaire
Le choix d’un panneau solaire repose sur son rendement. Optez pour un modèle avec un rendement supérieur à 20%. Cela maximise la puissance produite, même dans des conditions de faible ensoleillement.
La batterie
Les batteries LiFePO4 sont plus performantes que les modèles au plomb-acide. Elles offrent une durée de vie plus longue et une meilleure gestion de la tension. Cela assure une utilisation optimale de l’énergie stockée.
Le régulateur de charge
Le régulateur est indispensable pour protéger votre système. Préférez un modèle MPPT plutôt que PWM. Il ajuste la tension et optimise le transfert d’énergie entre le panneau et la batterie.
Les câbles et connecteurs
Utilisez des câbles MC4 avec des connecteurs étanches. Ils assurent une connexion fiable et résistent aux intempéries. La section minimale recommandée est de 6mm² pour éviter les pertes d’énergie.
En résumé, chaque composant doit être choisi avec soin pour garantir une installation solaire performante et durable.

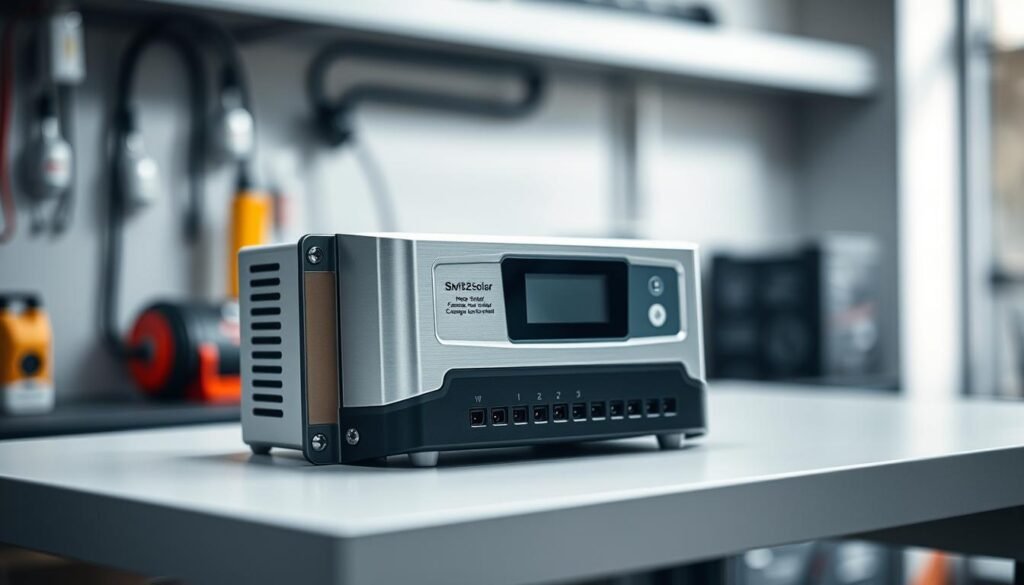

Étape 1 : Installer le régulateur de charge
Le régulateur de charge est un élément clé pour une installation solaire réussie. Il protège votre système en régulant le courant entre les panneaux et la batterie. Pour commencer, choisissez un endroit sec et bien ventilé. Cela évite la surchauffe et prolonge la durée de vie de l’équipement.
Pour la fixation, utilisez du Sikaflex 252i. Ce produit assure une adhérence étanche et résistante aux intempéries. Vous pouvez opter pour une fixation murale ou sur rail DIN, selon vos besoins. Assurez-vous que le régulateur est bien fixé avant de procéder à la connexion.
Lors du branchement panneaux solaires, connectez d’abord la borne positive (+) puis la négative (-). Cette méthode garantit une connexion sécurisée. Après la mise en place, vérifiez les voyants LED pour confirmer le bon fonctionnement. En cas d’installation nomade, comme dans un camping-car, assurez-vous que le régulateur est adapté à ce type d’usage.
Une erreur courante à éviter est de choisir un régulateur sous-dimensionné. Cela peut entraîner des pertes d’énergie ou endommager votre système. Prenez le temps de bien évaluer vos besoins avant de sélectionner le modèle approprié.
Étape 2 : Connecter la batterie au régulateur
La connexion entre la batterie et le régulateur est une étape cruciale pour garantir l’efficacité de votre système solaire. Commencez par identifier les bornes positives (+) et négatives (-) sur la batterie et le régulateur. Utilisez un câble rouge pour la borne positive et un câble noir pour la borne négative.
Pour assurer la sécurité, installez un fusible de 30A sur le circuit. Cela protège votre système contre les surcharges et les courts-circuits. Utilisez une clé dynamométrique pour un serrage optimal des bornes, évitant ainsi tout desserrage accidentel.
Avant de procéder, mesurez la tension résiduelle avec un multimètre. Cela vous permet de vérifier que la batterie est en bon état. Isolez ensuite les bornes avec des capuchons pour éviter tout contact accidentel.
- Pour un montage en série ou en parallèle, assurez-vous de bien suivre les spécifications du fabricant.
- Testez la sécurité en vérifiant l’absence d’étincelles lors de la connexion.
« Une connexion sécurisée est la clé pour maximiser la durée de vie de votre système solaire. »
En suivant ces étapes, vous garantissez une installation fiable et performante, prête à stocker l’énergie solaire efficacement.

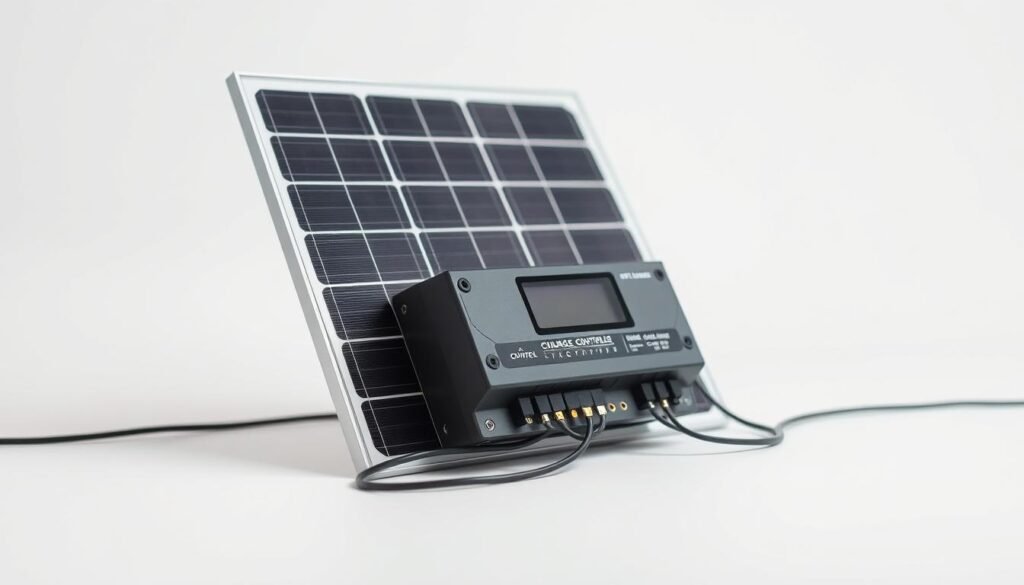

Étape 3 : Brancher le panneau solaire au régulateur
Connecter vos panneaux solaires au régulateur est une étape clé pour maximiser l’efficacité de votre système. Une orientation optimale de 30 à 35° vers le sud permet de capter un maximum de soleil. Avec un tracker solaire EcoFlow, vous pouvez augmenter votre production d’énergie solaire jusqu’à 30%.
Pour le branchement, utilisez la méthode MC4. Un clic audible confirme une connexion sécurisée. Cette technique protège également contre les arcs électriques, garantissant la sécurité de votre installation. Avant de procéder, mesurez la tension en circuit ouvert avec un multimètre pour vérifier l’état du système.
Une astuce pratique consiste à réaliser le câblage sous gouttière. Cela protège les câbles des intempéries tout en maintenant une esthétique propre. Enfin, vérifiez la production d’énergie via l’application mobile EcoFlow pour un suivi en temps réel.
| Élément | Détail |
|---|---|
| Orientation | 30-35° vers le sud |
| Gain avec tracker | Jusqu’à 30% |
| Méthode de connexion | MC4 (clic audible) |
| Protection | Contre les arcs électriques |
| Vérification | Application mobile EcoFlow |
En suivant ces étapes, vous assurez une connexion optimale entre vos panneaux solaires et le régulateur. Cela garantit une production d’énergie solaire maximale et une installation sécurisée.
Conseils pour optimiser votre installation
Optimiser votre installation solaire peut augmenter son efficacité et sa durabilité. En adoptant quelques bonnes pratiques, vous maximisez le rendement de votre système et prolongez sa durée de vie. Voici des astuces simples pour y parvenir.
Orientation et inclinaison du panneau solaire
L’inclinaison et l’orientation de vos panneaux jouent un rôle clé dans leur performance. Pour maximiser le rendement, orientez-les vers le sud avec une inclinaison de 30 à 35°. En hiver, augmentez l’angle à 60° pour capter plus de lumière.
Choix des câbles et connecteurs
Des câbles et connecteurs de qualité sont essentiels pour éviter les pertes d’énergie. Optez pour des câbles MC4 étanches et résistants aux intempéries. Une section minimale de 6mm² garantit une connexion fiable et sécurisée.
Maintenance régulière du système
Un entretien régulier est indispensable pour maintenir l’efficacité de votre installation. Effectuez un nettoyage bi-annuel avec une raclette en silicone pour éliminer la poussière et les débris. Vérifiez mensuellement le serrage des bornes pour éviter les points de corrosion.
- Calendrier d’entretien saisonnier pour un suivi efficace.
- Utilisez des outils de maintenance adaptés.
- Détectez précocement les signes d’usure.
« Une maintenance régulière est la clé pour une installation solaire performante et durable. »
En suivant ces conseils, vous optimisez votre système solaire pour une utilisation efficace et prolongée.
Comment brancher plusieurs batteries ensemble ?
Pour maximiser l’autonomie de votre système solaire, connecter plusieurs batteries ensemble est une solution efficace. Cela augmente la capacité de stockage et permet une utilisation prolongée de l’énergie solaire. Par exemple, l’EcoFlow DELTA Pro peut être étendu jusqu’à 25 kWh, offrant une grande flexibilité.
La connexion peut se faire en série parallèle, selon vos besoins. En série, la tension totale augmente, tandis qu’en parallèle, la capacité totale s’additionne. Pour un montage 12V, 24V ou 48V, suivez les schémas adaptés pour éviter les erreurs.
Utilisez des barres de bus en cuivre étamé pour garantir une connexion sécurisée. Cela assure une distribution équilibrée de la charge entre les plusieurs batteries. Une gestion efficace évite les déséquilibres, qui peuvent réduire la durée de vie de votre système.
Voici quelques étapes clés pour un branchement réussi :
- Vérifiez la compatibilité des batteries (même marque et modèle).
- Contrôlez la tension avant la connexion (écart maximal de 0,1V).
- Optez pour un équilibreur de batterie pour maintenir un équilibrage constant.
« Une connexion en série parallèle bien réalisée maximise l’efficacité de votre système solaire. »
Pour en savoir plus sur les schémas de montage, consultez ce guide détaillé. En suivant ces conseils, vous optimisez votre installation pour une utilisation durable et performante.
Conclusion
Adopter une solution durable pour votre consommation électrique est un choix judicieux pour l’avenir. En respectant les normes comme la NFC15-100, vous garantissez la sécurité et la fiabilité de votre installation. Les avancées technologiques, comme les batteries sodium-ion, ouvrent de nouvelles perspectives pour une autonomie accrue.
Pour maximiser vos économies, utilisez des kits clés en main comme ceux proposés par EcoFlow. Ils simplifient l’installation et optimisent l’utilisation de l’énergie solaire. Calculez votre potentiel d’économies grâce à une simulation gratuite et découvrez comment profiter pleinement de cette technologie.
N’attendez plus pour agir. Passez à l’énergie solaire et contribuez à un avenir plus durable tout en réduisant vos coûts énergétiques.
